Le soleil est une ressource précieuse, y compris dans l’une des cités les plus lumineuses de France. Avec ce témoignage de Philippe et Joëlle à Sète, découvrez comment capter le soleil au fond du jardin pour illuminer une pièce sombre ?
Fiche projet :
-
Propriétaire : Philippe et Joëlle
-
Type de logement : Maison de ville
-
Ville : Sète (34)
-
Ouvertures : Baie-vitrée
-
Pièce à éclairer : Séjour et cuisine
-
Modèle Espaciel installé : Réflecteur Intelligent
Contexte de la situation de Joëlle et Philippe
Sète est une cité maritime étonnante. L’eau est partout présente depuis le front de mer jusqu’à la lagune de l’étang de Thau en passant par les canaux qui quadrillent la ville. Ancien officier de Marine et Sètois d’origine, Philippe est revenu dans sa ville pour la retraite. Avec Joëlle son épouse et leurs enfants, ils occupent une maison de ville située sur une rue qui descend en pente douce depuis le Mont Clair vers le centre de Sète.
Philippe et Joëlle ont réalisé une rénovation complète de la maison. Côté rue, la façade historique en pierre a été rénovée. Côté jardin, ils ont construit une extension contemporaine. Cette transformation permet de créer une grande pièce à vivre au rez-de-chaussée. La cuisine, le séjour et le salon sont réunis dans un même espace éclairé par une large baie-vitrée qui donne sur le jardin.

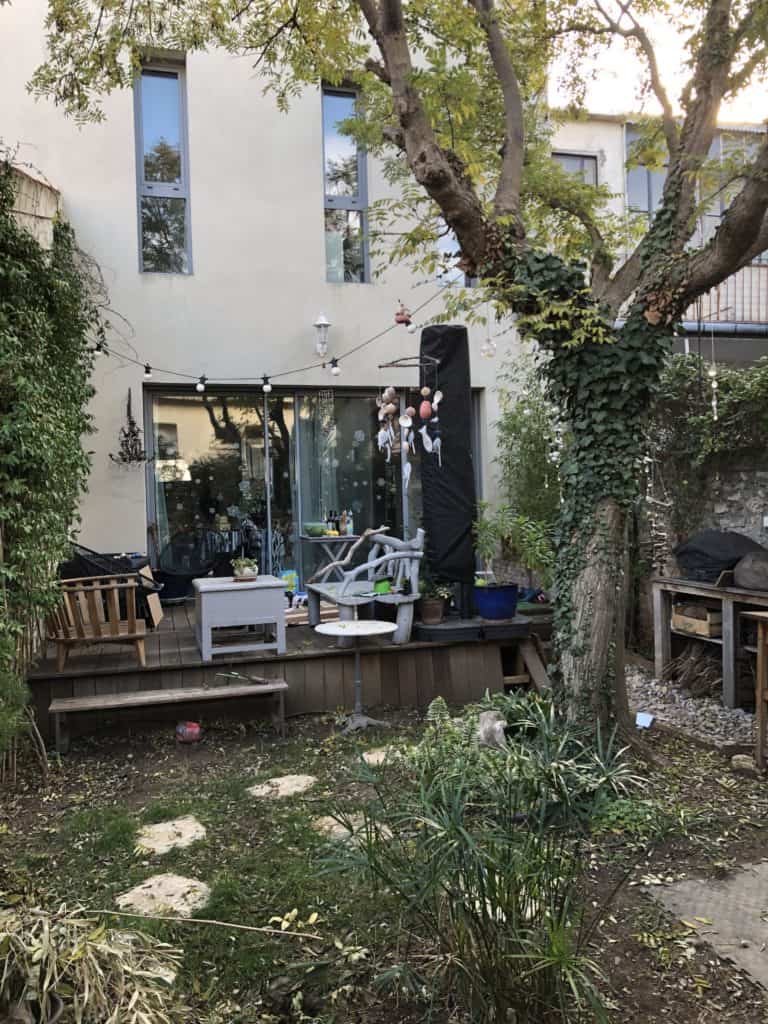

Lors de ces travaux Philippe et Joëlle se sont créé le lieu de vie de leur rêves. Mais une chose ne peut pas être modifiée : l’orientation de la maison. La grande ouverture sur le jardin est exposée au Nord et ne reçoit pas le soleil. Dans ce contexte, comment illuminer une pièce sombre pour profiter du soleil et de ses rayons ?

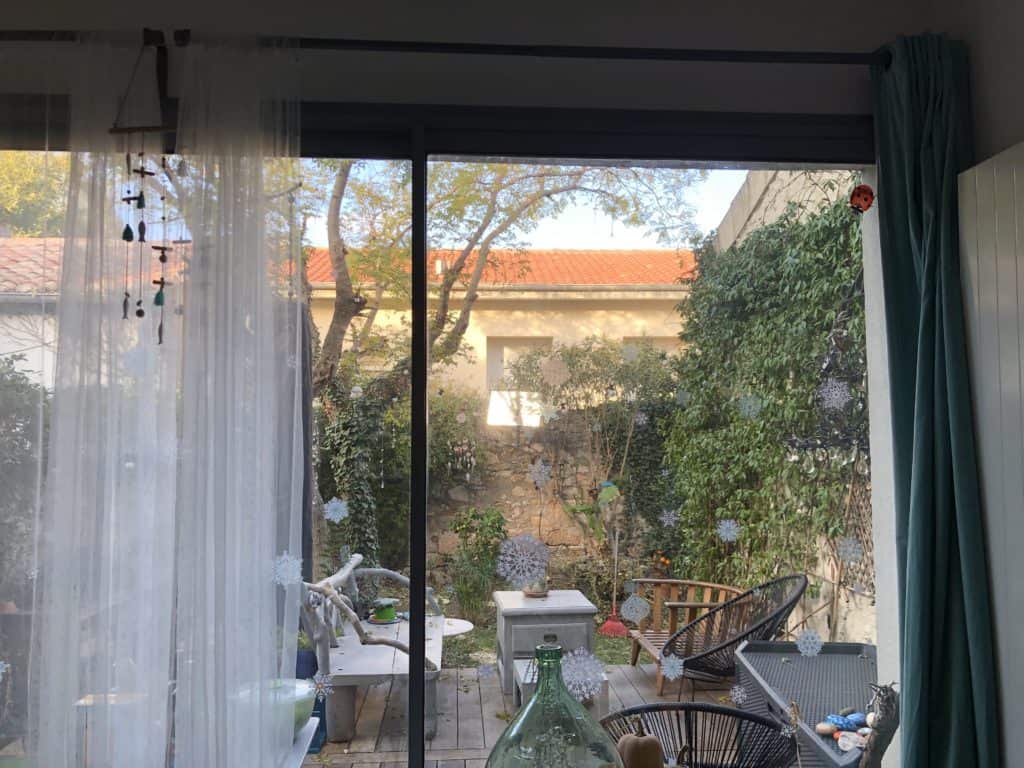

Une problématique d’autant plus difficile en ville. La parcelle est entourée d’autres habitations et de jardins. Philippe remarque la présence de soleil en haut du mur mitoyen situé au fond du jardin, juste en face de la baie vitrée. Le haut du mur est ensoleillé une grande partie de la journée et ce en toutes saisons. Il pense alors équiper ce point stratégique d’un Réflecteur de lumière. Philippe connait ce produit suite à ses recherches sur Internet. Il a déjà équipé une première fenêtre d’un Réflecteur Espaciel. ll est convaincu par cette solution pour illuminer une pièce sombre.
L’emplacement sur le mur semble idéal. Mais il se trouve à 15 m de la baie vitrée. D’ou l’idée d’utiliser un Réflecteur Motorisé. Philippe décide alors de participer aux pré-commandes du Réflecteur Intelligent. Ce projet consiste à concevoir et à développer un Réflecteur Motorisé qui suit les mouvements du soleil dans le ciel à l’aide d’un capteur optique.
Recherche de solution pour capter le soleil
Suite à de nombreux challenges techniques ce projet prend beaucoup plus de temps que prévu. Le délai de livraison prévu fin 2021 est maintenant reporté à fin 2022. En parallèle Espaciel propose une variante de son projet initial avec un Réflecteur motorisé à pilotage paramétrique. Au lieu d’un suivi analogique par capteur solaire, cette version du produit utilise un calculateur dans lequel la position du soleil est pré-enregistrée pour les 50 prochaines années. Cette version paramétrique du produit est plus couteuse que la version analogique. L’électronique embraquée est 4 fois plus importante et les moteurs sont plus précis. La précision est un atout important pour illuminer une pièce sombre lorsque le Réflecteur est à grande distance.
Développé en lien avec un partenaire d’Espaciel ce produit n’est malheureusement pas disponible non plus. La crise Covid a crée des pénuries de fourniture de composants électroniques. C’est le cas par exemple du microprocesseur STM32 de ST Microélectronique. Cette société franco-italienne bien connue est malheureusement en incapacité de fournir ce composant clé. Un des rares fleurons de l’électronique européenne est en difficulté sur ses livraisons et entraine avec elles toutes les filières industrielles locales : transport, automobile, électroménager… et même les Réflecteurs Espaciel ! Les unités électroniques arrivent ainsi au compte goute.
Mise en oeuvre de la solution pour illuminer la pièce sombre
L’équipe Espaciel a pu livrer la pré-commande de Philippe et Joëlle. Un privilège dont n’ont pas encore bénéficié tous les clients des pré-commandes du Réflecteur Intelligent qui sont impatients de pouvoir illuminer une pièce sombre chez eux. L’installation chez Philippe et Joëlle ainsi que les autres installations déjà réalisées constituent une étape de validation de la solution. Elles sont utiles pour tous les clients qui attendent le Réflecteur Intelligent. En ce sens la chance offerte à nos premiers clients bénéficie à tous.

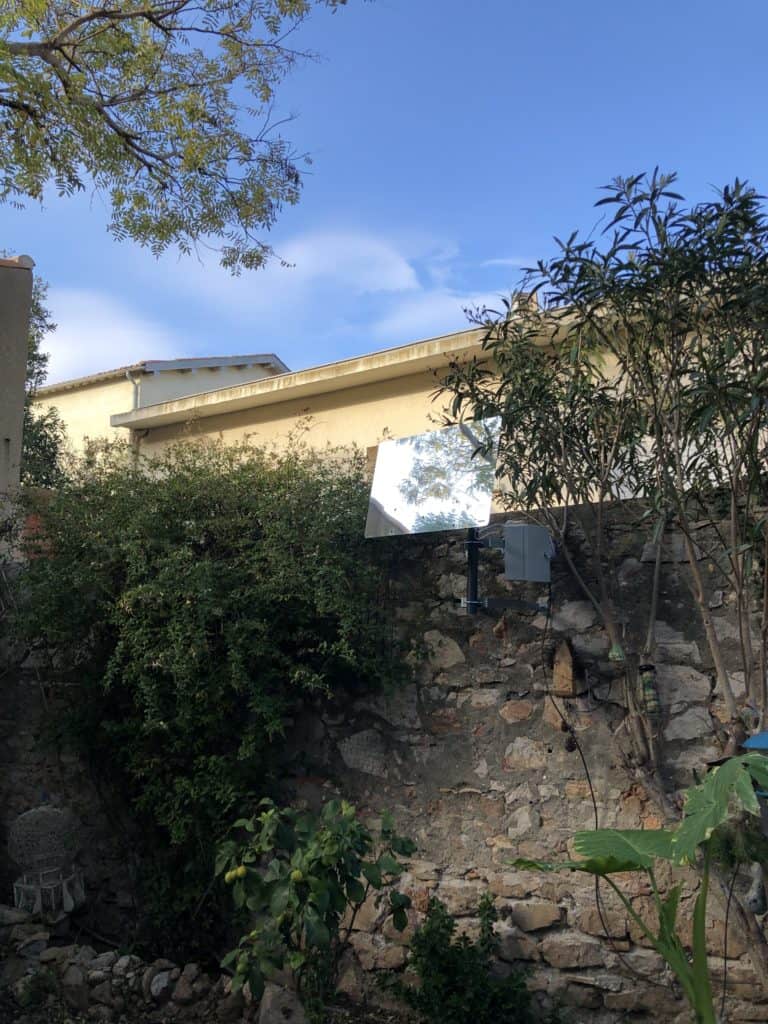

Philippe a réalisé lui-même la mise en oeuvre du Réflecteur Intelligent. Il a disposé des points d’ancrage dans le mur du jardin avec des tiges M10 maintenues par un scellement chimique. Il a créé une alimentation électrique de jardin à l’aide d’une prise extérieure. Fixé au mur, un câble d’alimentation circule au pourtour de la parcelle dans une gaine protectrice qui le relie au boitier de commande du Réflecteur Espaciel.
La tourelle motorisée du Réflecteur Intelligent est soutenue par un mât tubulaire aluminium de diamètre 50mm et de 70 cm de hauteur. Lui-même est fixé au mur à l’aide de deux supports en « V » en inox. L’ensemble est revêtu d’une peinture de coloris gris anthracite.
Réglage du Réflecteur Intelligent
Le paramétrage du Réflecteur Intelligent n’a pas été chose facile. les mouvements du Réflecteur lors de cette étape ne sont pas intuitifs. L’environnement construit et végétal représente un risque potentiel de collision avec la surface du Réflecteur lorsqu’elle pivote de gauche à droite et s’incline de haut en bas. Cela requière une observation attentive du produit lors de sa mise en service, de sorte à pouvoir l’arrêter si besoin.
Cette étape rappelle à Philippe des souvenirs d’officier naviguant. « On va sur l’aileron bâbord pour virer à bâbord ! » s’exclame-t-il en repensant à la vigilance nécéssaire pour manoeuvrer un navire. La différence ici c’est que la mise en service se limite à quelques courses d’apprentissage selon les 4 points cardinaux, Nord, Sud, Est, Ouest. Cette étape réalisée, le Réflecteur devient autonome et ne nécessite plus autant d’attention car tout risque de collision est écarté. Le Réflecteur Intelligent peut maintenant entrer en fonction pour illuminer la pièce sombre.

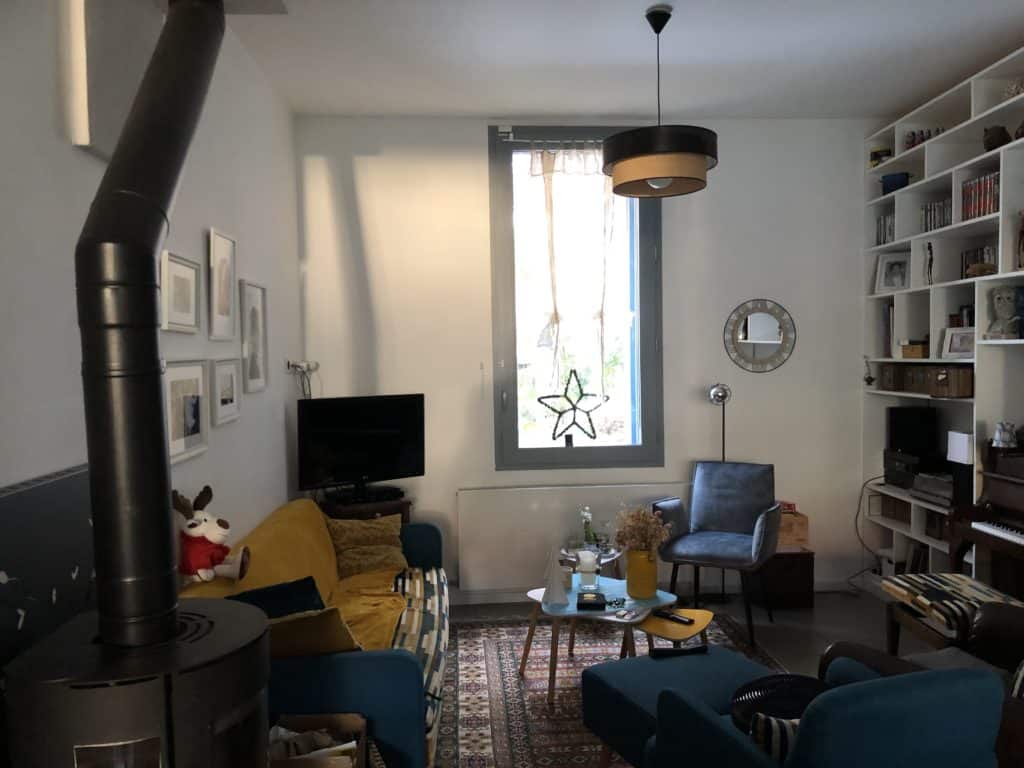

Résultats obtenus en lumière naturelle dans une pièce sombre
Philippe réalise l’installation du Réflecteur Motorisé un 21 décembre. Le jour du solstice d’hiver. Soit l’une des journées les moins lumineuses. Le soleil atteint une hauteur de 20 degrés à midi. Avec un angle d’incidence aussi faible le soleil est rasant. Il traverse péniblement l’atmosphère brumeuse de l’hiver.
Depuis la luminosité est devenue plus intense, moins diffuse. Le soleil se fait plus présent et ses rayons reprennent leur place en haut du mur du jardin. Philippe et Joëlle observent la projection solaire chez eux de plus en plus nette et pérenne. Ils sont impressionnés par la puissance du soleil et l’efficacité de sa redirection pour illuminer une pièce sombre jusqu’alors.
